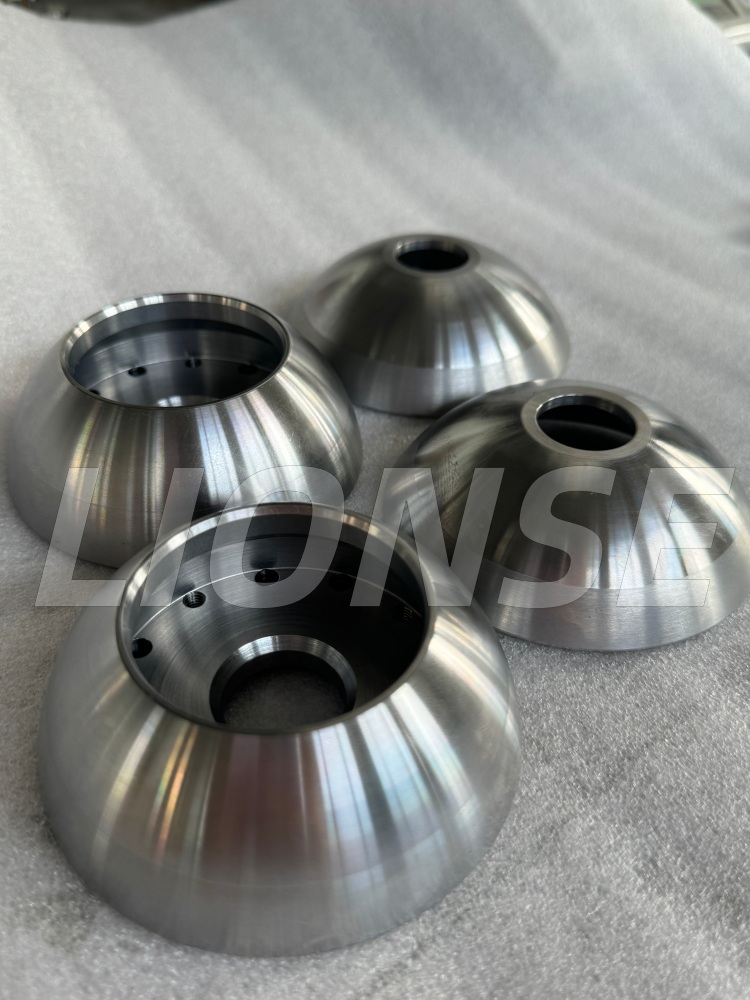

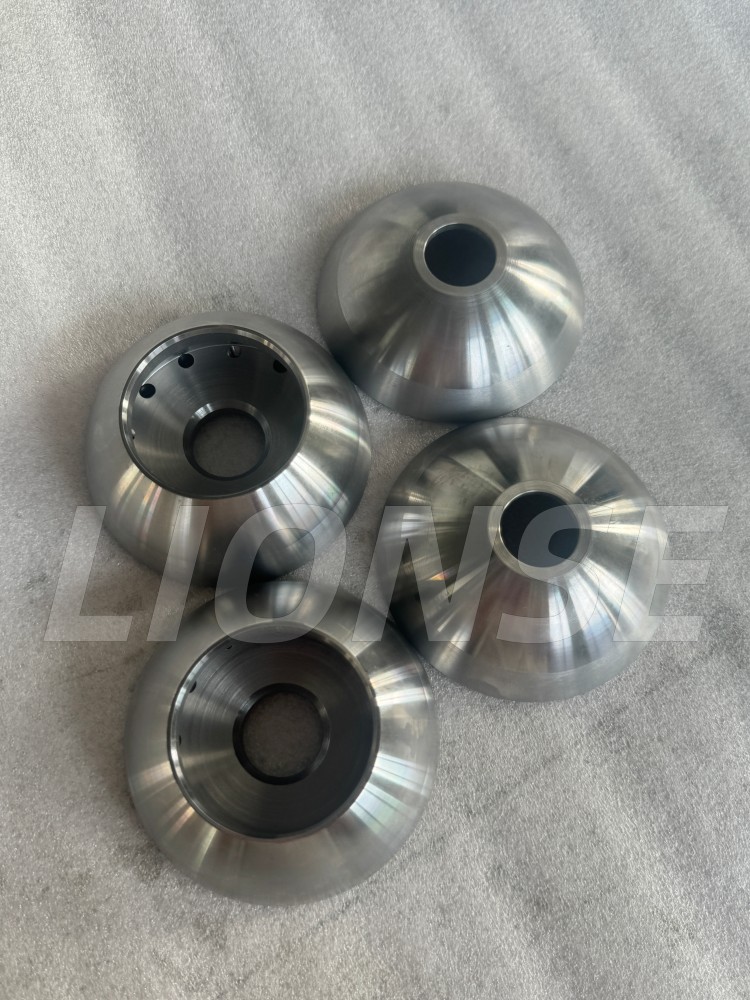

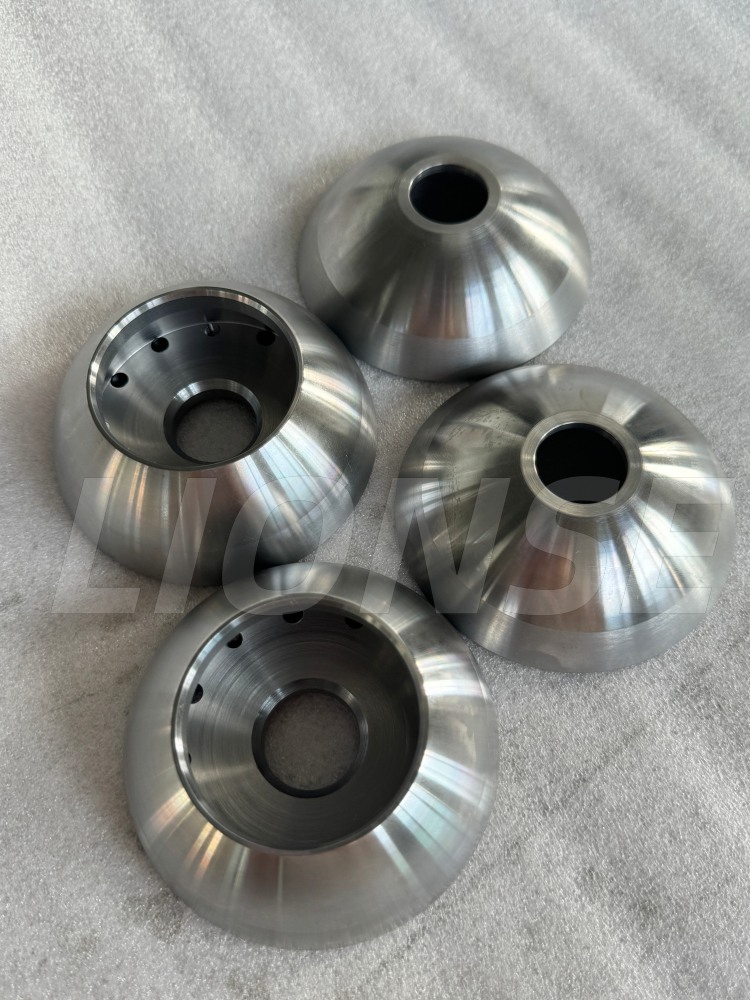

تعمل هذه الكرة المنقسمة كمكون أساسي للصمامات الكروية المدارية. تم تصنيعه بدقة باستخدام الحاسب الآلي من شريط فولاذي 20CrNiMo (AISI 8620) بدلاً من الصب. يعمل الصمام الكروي المداري المُشكَّل باستخدام الحاسب الآلي كمكون أساسي للصمامات الكروية المدارية. تتألف من نصف كرات علوية وسفلية، وتتميز بدقة أبعاد عالية مع سطح كروي وتجويف داخلي وفتحات لتنفيس الضغط يتم إكمالها عن طريق الطحن باستخدام الحاسب الآلي. تعتبر المعالجة الحرارية للتبريد والكربنة اختيارية لتحقيق سطح مقاوم للتآكل وقلب صلب لظروف الضغط العالي المحملة بالصدمات.
باعتبارها شركة مصنعة محترفة في مجال التصنيع باستخدام الحاسب الآلي، يمكن لشركة Lionse توفير الإصدارات المثقوبة (مع فتحات تخفيف الضغط) والإصدارات غير المثقوبة. تستخدم على نطاق واسع في الصمامات الكروية المدارية للصناعات البترولية والكيميائية والطاقة.

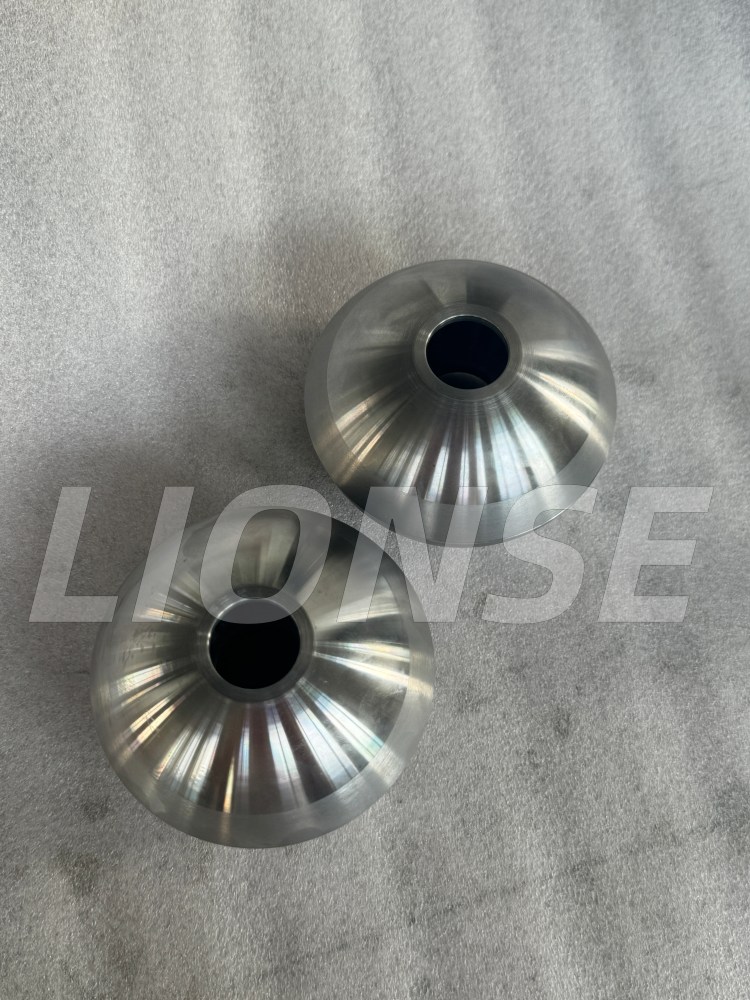

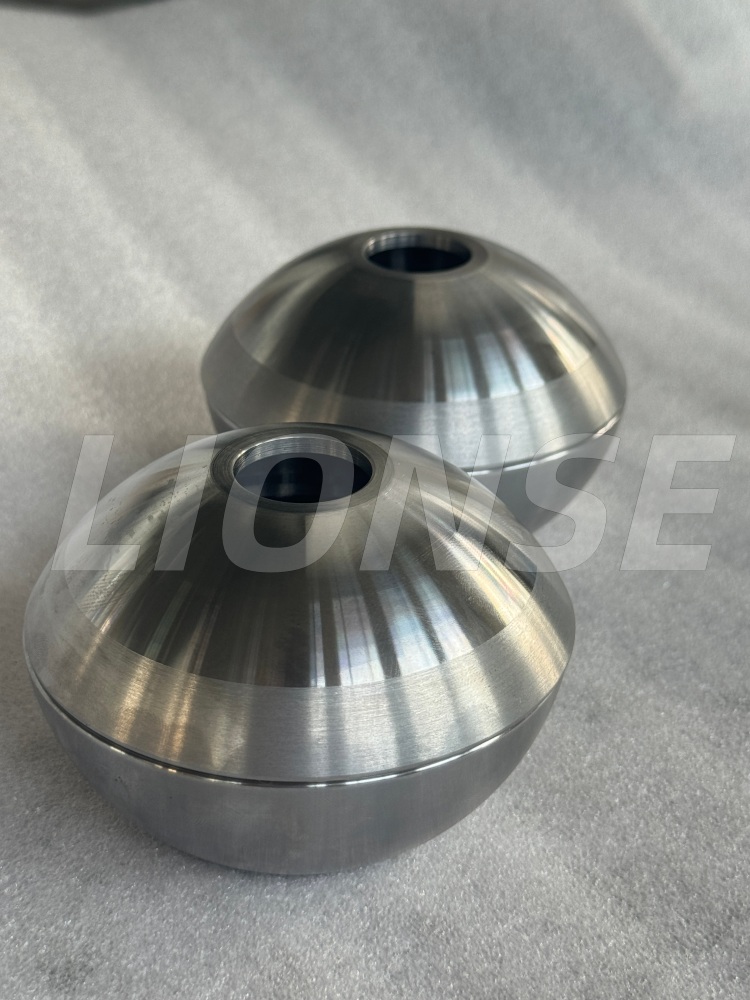

يتكون الصمام الكروي المداري المصنوع باستخدام الحاسب الآلي الدقيق من جزأين نصف كرويين: الكرة العلوية والكرة السفلية. يتم الانتهاء من السطح الكروي، والتجويف الداخلي، ودرجات تحديد الموقع، وفتحات تخفيف الضغط عن طريق الطحن باستخدام الحاسب الآلي، مع أبعاد ضيقة وتسامح هندسي كروي. وباعتباره مكونًا فولاذيًا مقوى للعلبة، فهو متاح للمعالجة الحرارية اللاحقة للكربنة والتبريد. بعد المعالجة الحرارية، تصل صلابة السطح إلى HRC58‑62 للحصول على مقاومة ممتازة للتآكل وأداء مضاد للتآكل، وفي الوقت نفسه يحافظ القلب على صلابة جيدة لتحمل الضغط العالي وظروف العمل المؤثرة.
| اسم الإنتاج |
CNC تشكيله صمام الكرة المدارية |
| القدرات المادية | 20CrNiMo (إيسي 8620) |
| ماركة |
ليونز |
| المعالجة السطحية |
حسب متطلبات العميل |
| أصل |
تشينغداو، الصين |
بالمقارنة مع البدائل القائمة على الفولاذ المقاوم للصدأ (316L، 2205 من الفولاذ المزدوج مع واجهة صلبة من الأقمار الصناعية)، يوفر 20CrNiMo (AISI8620) أداءً متميزًا وشاملاً من حيث التكلفة للمكونات الكروية المقسمة للصمام الكروي المداري الدقيقة المُشكَّلة بواسطة CNC للخدمات البترولية والكيميائية والطاقة.
يعد شريط 20CrNiMo المزور أقل تكلفة بكثير من الفولاذ المقاوم للصدأ 316L والفولاذ المزدوج 2205. يتم تحقيق أداء السطح المقاوم للتآكل من خلال المعالجة الحرارية بالكربنة والتبريد بدلاً من الاعتماد على مخزون أساسي باهظ الثمن من السبائك العالية، مما يقلل من إنفاق المواد الخام للفراغات الكروية المقسمة.
تتطلب الكرات المدارية الصلبة المصنوعة من المعدن إلى المعدن والمصنوعة من الفولاذ المقاوم للصدأ طبقة من سبائك الكوبالت الساتلية للوصول إلى مقاومة التآكل HRC58‑62. تعتبر المواد الساتلية باهظة الثمن، كما أن الواجهة الصلبة تؤدي إلى معدلات رفض عالية وتتطلب إعادة تصنيع ما بعد اللحام مما يستغرق وقتًا طويلاً.
بالنسبة لـ 20CrNiMo، يتم تحقيق صلابة السطح المستهدفة HRC58‑62 من خلال التبريد بالكربنة فقط. ليست هناك حاجة إلى لحام ذو واجهة صلبة، مما يقلل تكاليف التصنيع الرئيسية ويقلل مخاطر الإنتاج.
في حالة التلدين المطروق قبل المعالجة الحرارية، يتمتع 20CrNiMo بصلابة معتدلة. يمكن تصنيع الأشكال الهندسية المعقدة بما في ذلك سطح الختم الكروي والتجويف الداخلي وتحديد موقع الأكتاف وفتحات تخفيف الضغط بدقة عالية باستخدام الحاسب الآلي. يكون تآكل الأدوات أقل مقارنةً بالدرجات الصلبة المصنوعة من الفولاذ المقاوم للصدأ، مما يؤدي إلى تقصير وقت دورة المعالجة وتقليل تكلفة المعالجة باستخدام الحاسب الآلي.
لقد اكتسبت LIONSE سمعة تستحقها عن جدارة في صناعة الآلات CNC من حيث الجودة والموثوقية والفعالية من حيث التكلفة والتسليم في الوقت المناسب. لتلبية توقعاتك لمشاريعك، سيعمل فريقنا من الميكانيكيين والمهندسين معًا بشكل وثيق خلال جميع مراحل تطوير المنتج، بدءًا من النموذج الأولي وحتى الإنتاج. نحن ندرك أن كل مشروع وتطبيقه فريد من نوعه، لذلك نقدم لكل عميل حلاً مميزًا وعمليًا، بما في ذلك خدمات التصنيع الدقيقة والمعالجات السطحية المخصصة.اتصل بنااليوم ودعنا نبدأ في إنشاء الأجزاء الخاصة بك.
منذ أكثر من 15 عامًا، تعد LIONSE موردًا عالميًا في مجال توزيع منتجات التيتانيوم، والأعمال المعدنية والمحامل. تشمل الصناعات التي نخدمها الغرسات والأدوات الجراحية وقطع غيار السيارات والأجهزة الكيميائية وتوليد الطاقة ومعدات المناجم والطائرات والمضخات وما إلى ذلك. LIONSE هو موردك الموثوق به.

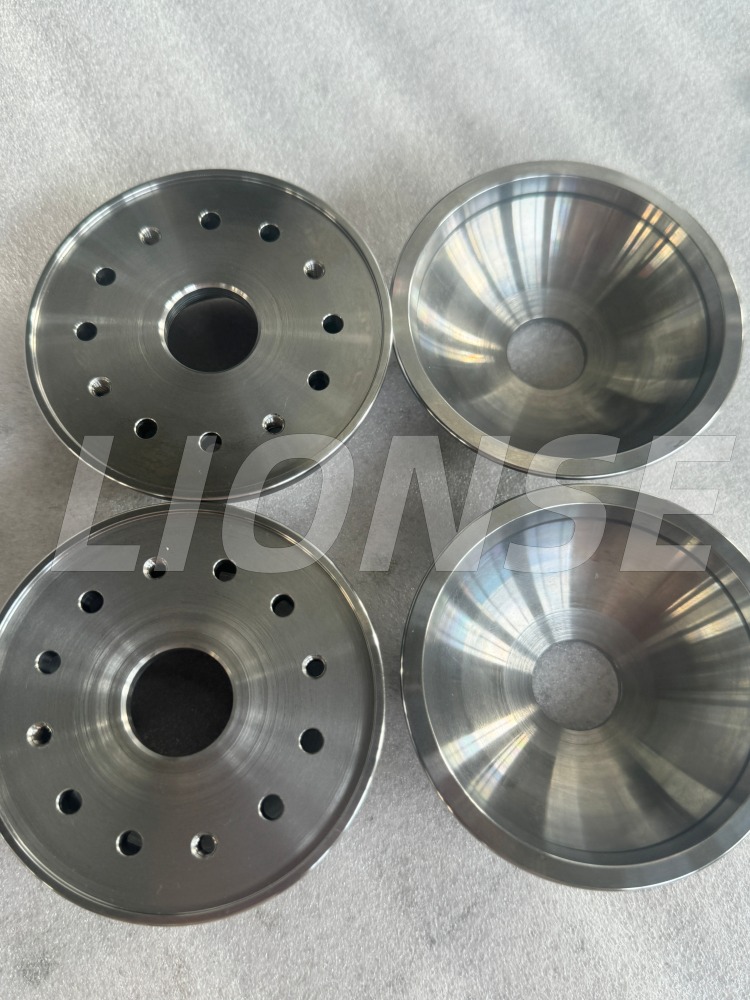

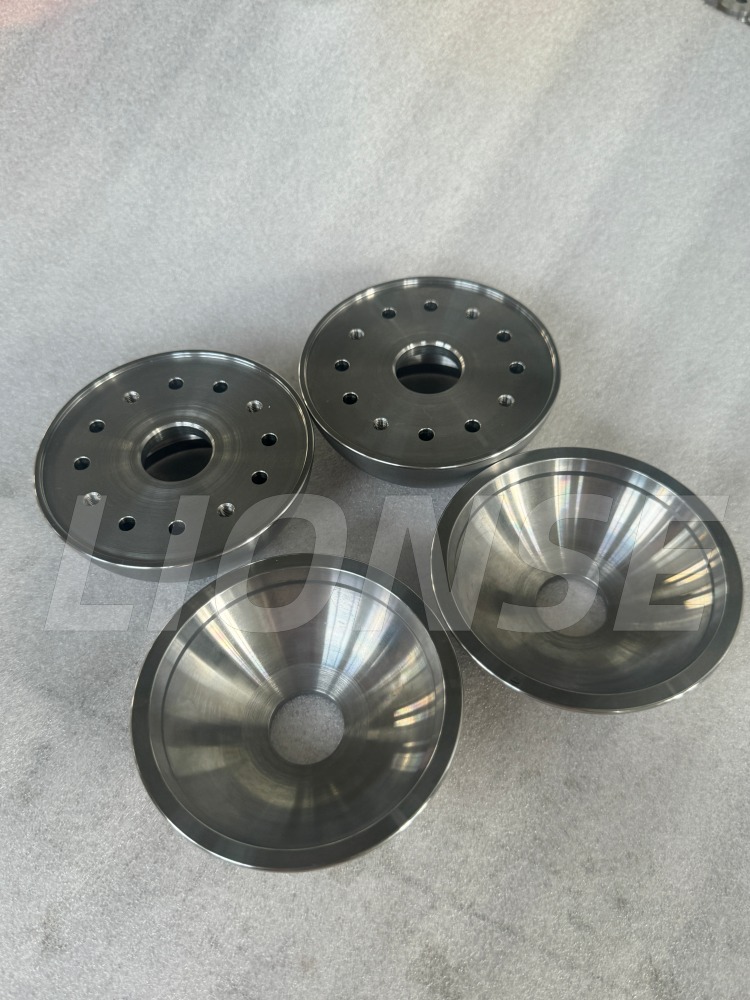

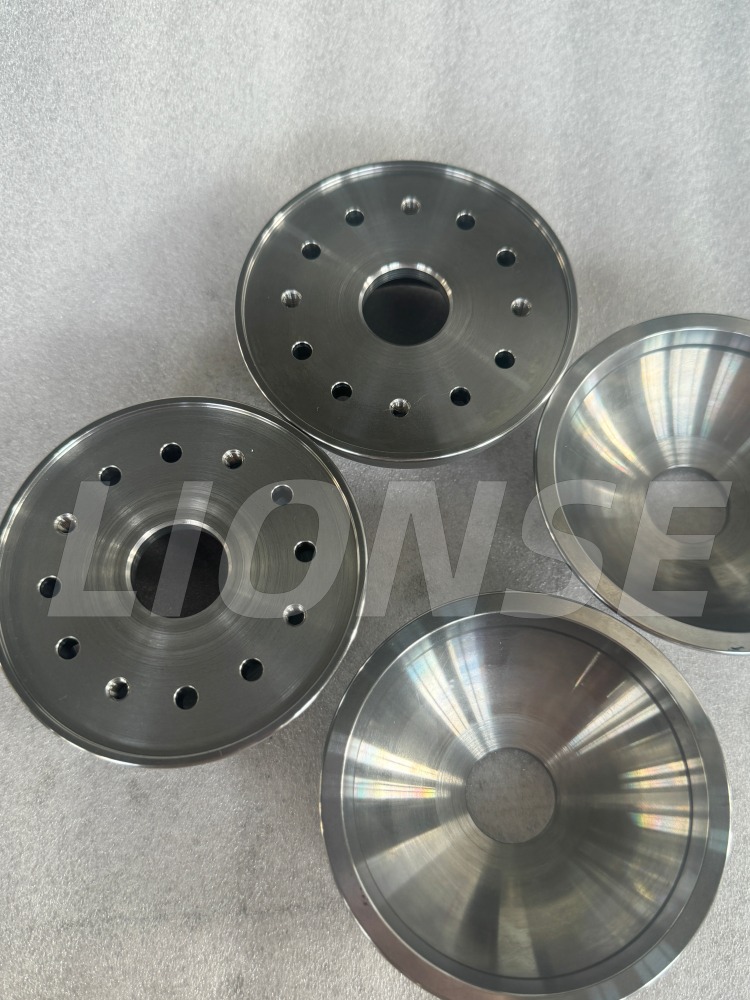

جميع الكرات المقسمة للصمام المداري لدينا مصنوعة بدقة باستخدام الحاسب الآلي من قضبان فولاذية مطروقة، وليست مصبوبة. يتم الانتهاء من السطح الكروي والتجويف الداخلي وفتحات تخفيف الضغط عن طريق الطحن الدوار لضمان التسامح المحكم.
20CrNiMo يتجنب لحام الأقمار الصناعية باهظ الثمن. تعتبر المواد الخام وتكلفة التصنيع الإجمالية أقل بالنسبة لخدمة الضغط العالي غير المسببة للتآكل. يُفضل الفولاذ المقاوم للصدأ ذو الواجهة الصلبة للوسائط المسببة للتآكل ولكن بتكلفة إجمالية أعلى.
نعم. يتوفر كلا الإصدارين المثقوبين بفتحات تخفيف الضغط والإصدار الفارغ غير المثقوب، ويتم تصنيعهما بدقة وفقًا للرسم الخاص بك.
