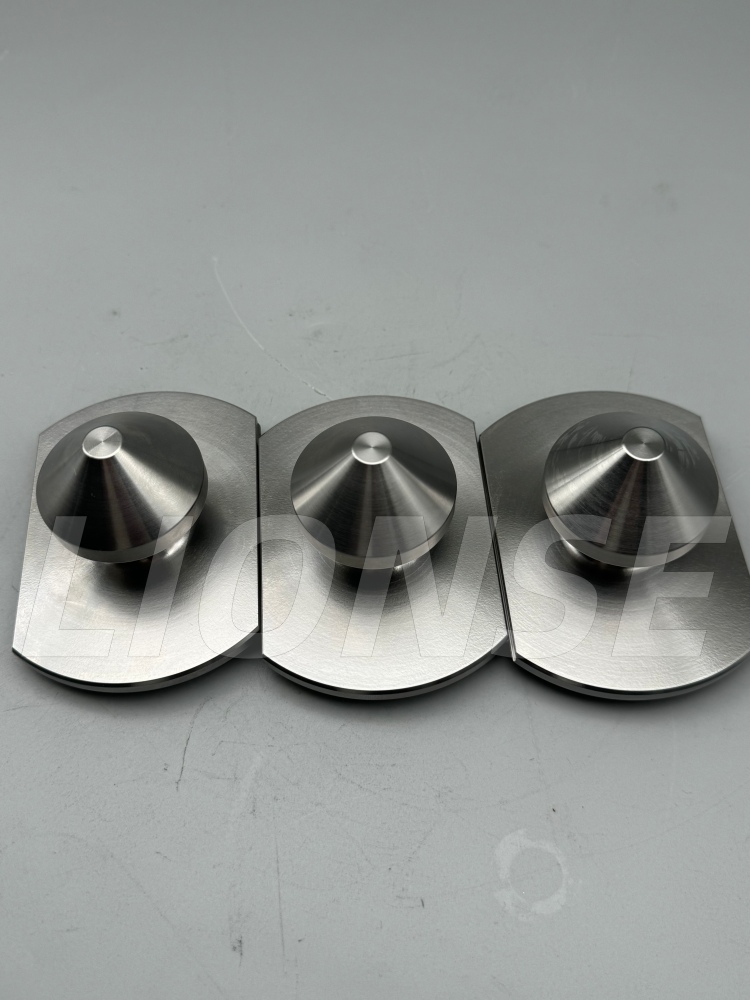

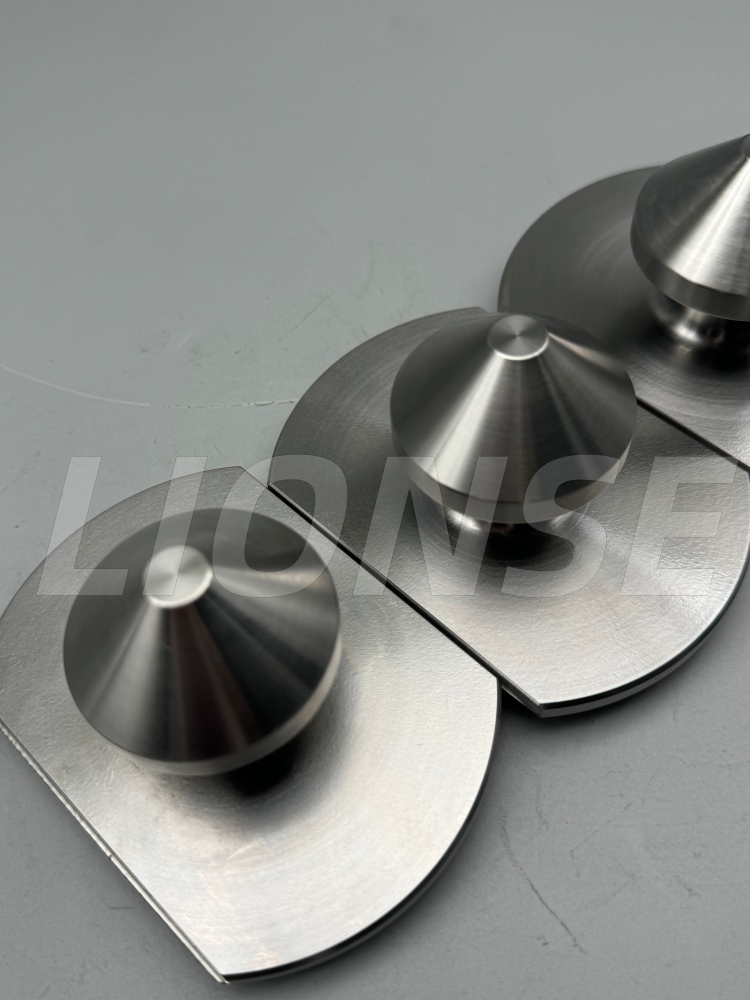

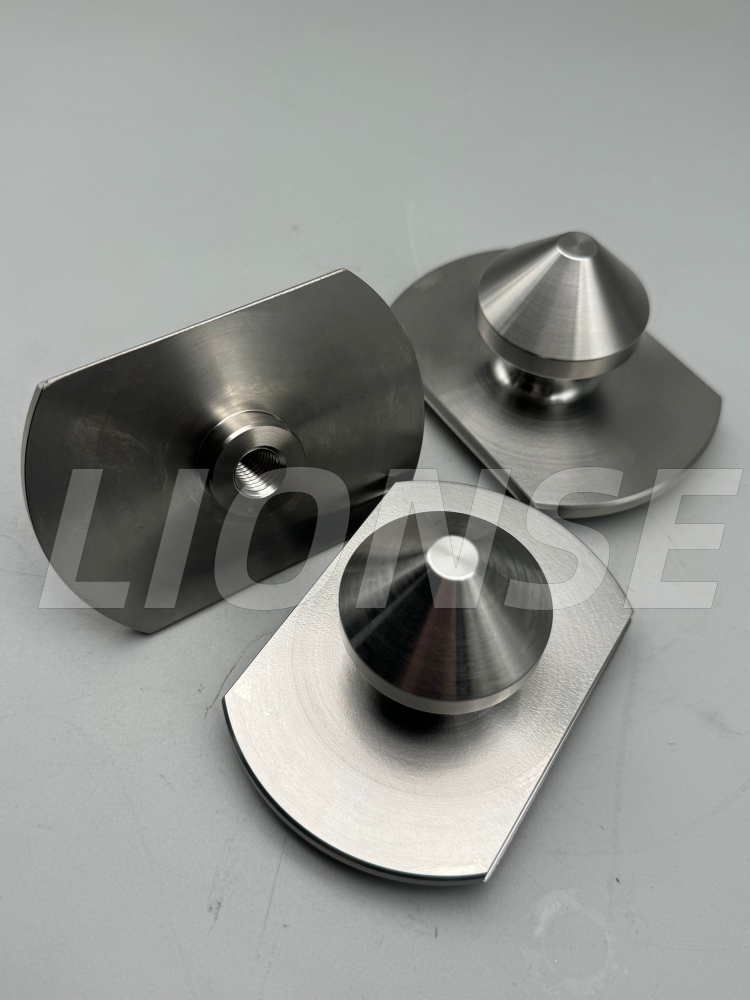

مسمار سحب لتحديد موقع السطح المخروطي

1. مقدمة المنتج

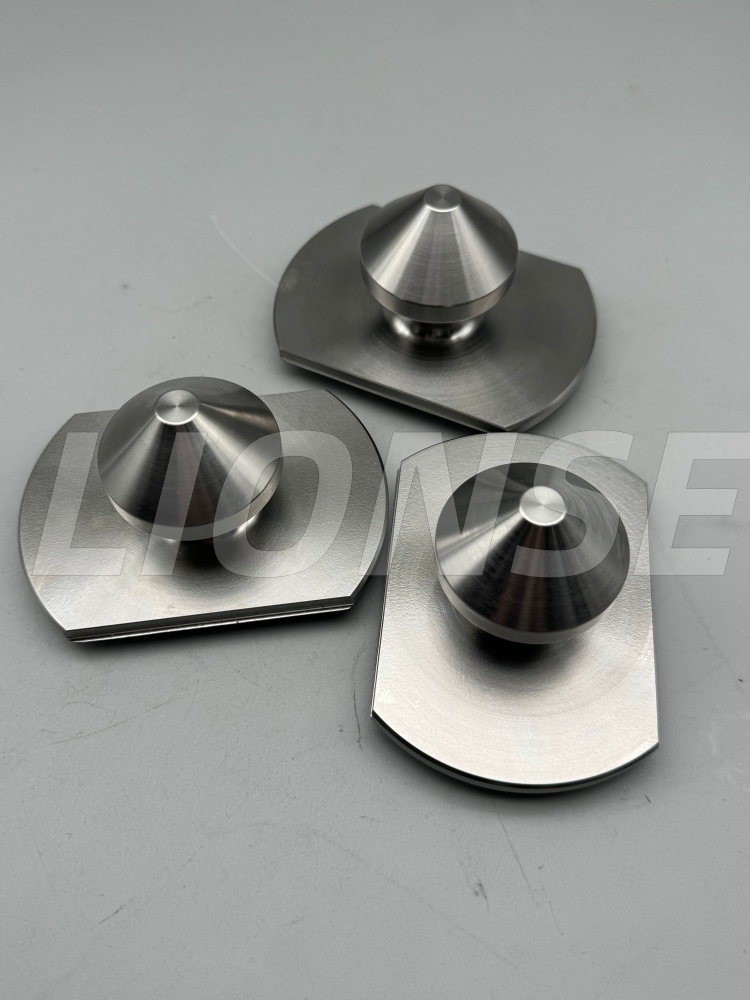

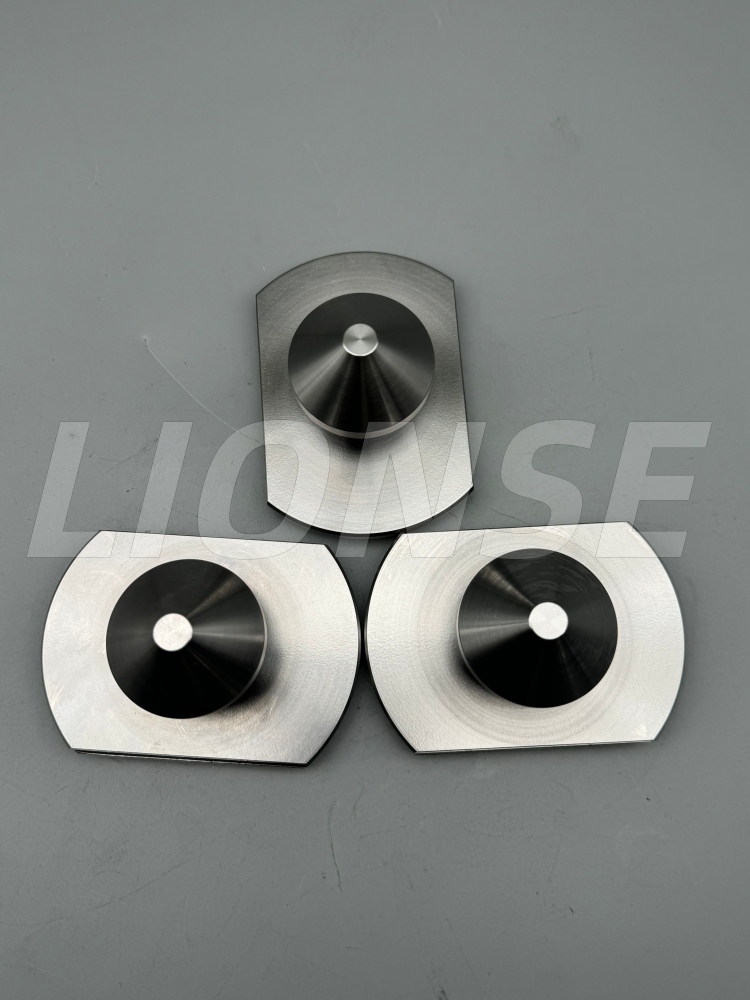

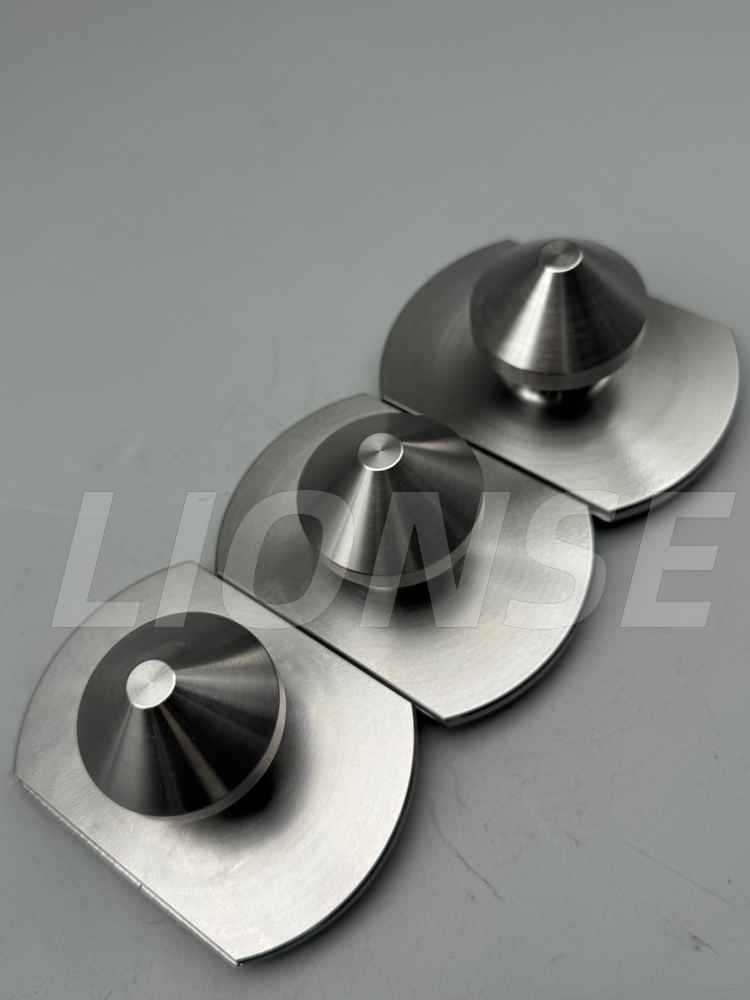

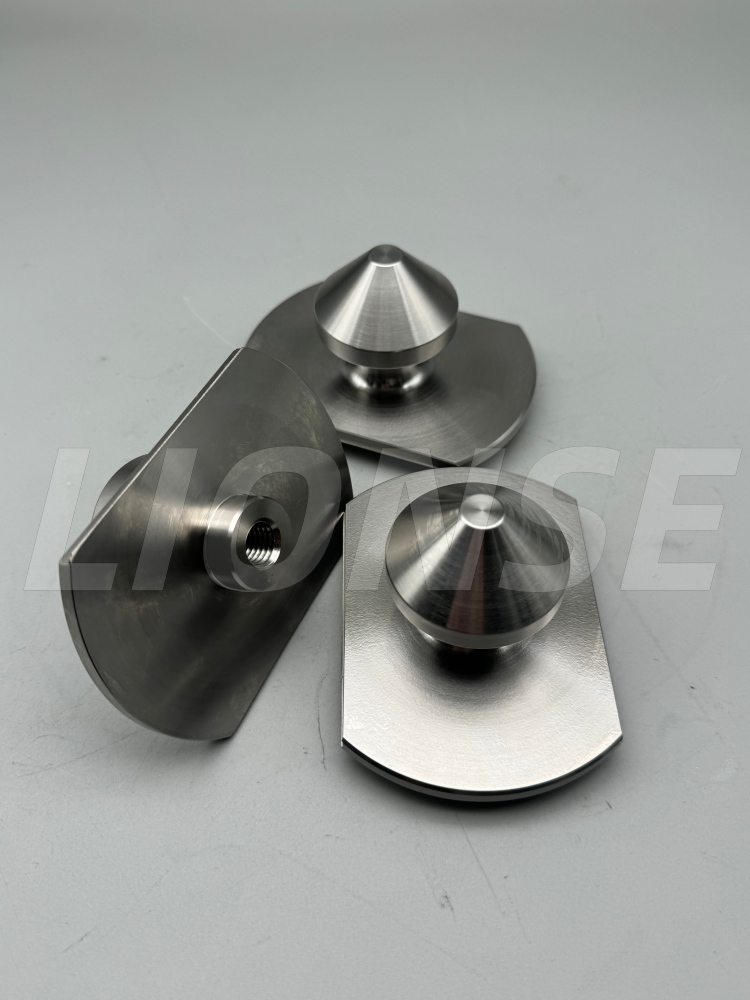

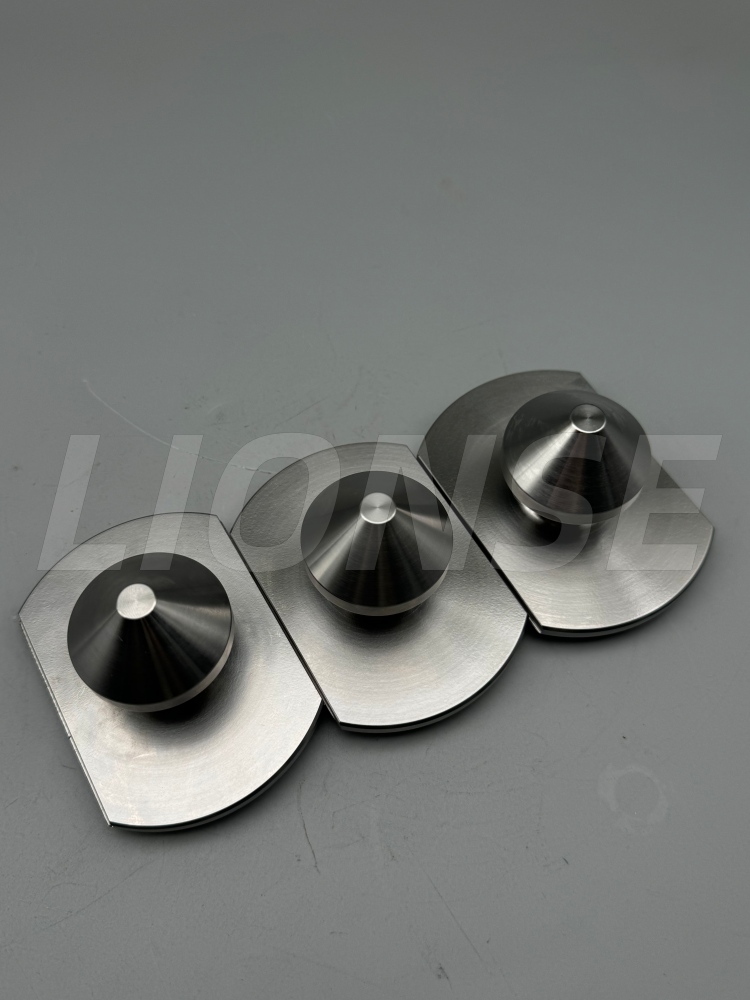

يعد مسمار السحب المخروطي عالي الدقة لتحديد موقع السطح (للتغيير السريع لتركيبات CNC) مكونًا مصممًا هندسيًا خصيصًا للاستخدام مع مقاعد تحديد الموقع المخروطية المطابقة، ويعمل كجزء أساسي من أنظمة العمل سريعة التغيير. يتم تصنيعها من سبائك الفولاذ عالية القوة أو الفولاذ المقاوم للصدأ 420، وتخضع للتحويل الدقيق والمعالجة الحرارية والطحن لتحقيق تفاوتات صارمة، بما في ذلك سطح مخروطي حرج مع تحكم في الأبعاد ± 0.05 مم وتركيز يبلغ ΦΦ0.05 مم. يتيح التصميم المستدق المزدوج التوسيط التلقائي، مما يمنع اللعب الشعاعي ويضمن دقة تحديد موضع متكررة تبلغ ± 0.005 مم عند إقرانه بمقعد تحديد الموقع. يتم تركيبه على قطع العمل أو المنصات، مما يتيح التثبيت السريع والمتكرر لمراكز التصنيع باستخدام الحاسب الآلي وخطوط الإنتاج الآلية، مما يقلل بشكل كبير من وقت الإعداد مع الحفاظ على اتساق التصنيع.

2. معلمة المنتج (المواصفات)

اسم الإنتاج	مسمار سحب لتحديد موقع السطح المخروطي
القدرات المادية	حسب الطلب
ماركة	ليونز
المعالجة السطحية	حسب الطلب
أصل	تشينغداو، الصين
القطر	حسب الطلب

3. تفاصيل المنتج

التحديات في معالجة مسمار السحب المخروطي لتحديد موقع السطح:

1. المتطلبات العالية للأبعاد الأساسية والتفاوتات الهندسية (الصعوبة الأكثر مباشرة)

①دقة الكفاف والزاوية للسطح المخروطي المزدوج

• حتى لو كان خطأ زاوية السطح المخروطي صغيرًا مثل ±10′، فعند تجميعه، سيحدث "اتصال الخط" بدلاً من "الاتصال السطحي"، مما يؤدي إلى تحديد موضع غير دقيق وتوزيع غير متساوٍ للقوة.
• يجب التحكم في استدارة وأسطوانة السطح المخروطي في حدود 0.003 - 0.005 مم؛ وإلا، ستكون هناك فجوة عند تجميعه مع مقعد تحديد المواقع، مما يقلل بشكل مباشر من دقة تحديد موضع التكرار.

②التحكم في المحورية

• يمكن أن يؤدي انحراف المحورية إلى تثبيت الدبوس الملولب على قطعة العمل، مما يؤدي إلى "اعوجاج" السطح المخروطي وتوزيع القوة بشكل غير متساوٍ عندما يكون على اتصال بمقعد تحديد المواقع. وهذا لا يجعل الوضع غير دقيق فحسب، بل يؤدي أيضًا إلى تسريع تآكل السطح المخروطي.
• أثناء المعالجة، من الضروري إكمال معالجة الخيط والدائرة الخارجية والسطح المخروطي في إعداد واحد، أو استخدام أدوات عالية الدقة لإعداد ثانوي. متطلبات استقرار المعدات والعملية مرتفعة للغاية.

2.صعوبات تكنولوجيا المعالجة (العملية برمتها من التحول إلى الطحن)

①يتم عادةً التحكم في التشوه أثناء الدوران والمعالجة الحرارية لهذه البراغي باستخدام الفولاذ المقاوم للصدأ 420 أو سبائك الفولاذ 40Cr. التحديات الرئيسية في المعالجة هي كما يلي:

• مرحلة الدوران: تميل المواد المصنوعة من الفولاذ المقاوم للصدأ إلى الالتصاق بالأداة، وتميل إلى تكوين كتل من الرقائق. أثناء تدوير السطح المخروطي، تكون علامات الاهتزاز وسوء تشطيب السطح عرضة للظهور، مما يتطلب أدوات خاصة ومعلمات قطع مستقرة.
• تشوه المعالجة الحرارية: بعد التبريد، سيكون للسطح المخروطي والخيوط والدائرة الخارجية للجزء تشوهات طفيفة. إذا تجاوز التشوه 0.01 مم، فمن الصعب تصحيحه من خلال الطحن اللاحق. لذلك، يجب حجز بدل التشوه مسبقًا ويجب التحكم في عملية المعالجة الحرارية.

②تتضمن عملية طحن السطح المخروطي (خطوة حاسمة في تحديد الدقة النهائية) تصنيعًا دقيقًا للسطح المخروطي. بعد ذلك، يحتاج السطح إلى الصقل من خلال الطحن لتصحيح الأخطاء وتعزيز النعومة. هذا هو الجزء الأكثر استهلاكا للوقت والمطالبة:

• أثناء عملية الطحن، يجب الحفاظ على زاوية واستدارة ونعومة السطح المخروطي. متطلبات التحكم لمعدات الطحن، والمواد الكاشطة، وسرعة الدوران، والضغط مرتفعة للغاية.
• حتى أدنى خطأ يمكن أن يؤدي إلى مشاكل مثل "الفتحات المتوهجة" أو "الأسطح المخروطية غير النظيفة"، مما يؤدي إلى ضعف الملاءمة أثناء التجميع وانخفاض دقة تحديد المواقع.

لقد اكتسبت LIONSE سمعة تستحقها عن جدارة في صناعة الآلات CNC من حيث الجودة والموثوقية والفعالية من حيث التكلفة والتسليم في الوقت المناسب. لتلبية توقعاتك لمشاريعك، سيعمل فريقنا من الميكانيكيين والمهندسين معًا بشكل وثيق خلال جميع مراحل تطوير المنتج، بدءًا من النموذج الأولي وحتى الإنتاج. نحن ندرك أن كل مشروع وتطبيقه فريد من نوعه، لذلك نقدم لكل عميل حلاً مميزًا وعمليًا، بما في ذلك خدمات التصنيع الدقيقة والمعالجات السطحية المخصصة. اتصل بنا اليوم ودعنا نبدأ في إنشاء الأجزاء الخاصة بك.

Q1: ما هي المنتجات التي تنتجها شركتك ؟

منذ أكثر من 15 عامًا، تعد LIONSE موردًا عالميًا في مجال توزيع منتجات التيتانيوم، والأعمال المعدنية والمحامل. تشمل الصناعات التي نخدمها الغرسات والأدوات الجراحية وقطع غيار السيارات والأجهزة الكيميائية وتوليد الطاقة ومعدات المناجم والطائرات والمضخات وما إلى ذلك. LIONSE هو موردك الموثوق به.

Q2: كيف تتحكم شركتك في جودة المنتجات؟

حسنًا، بما أننا نعلم جميعًا أن الجودة تأتي أولاً أثناء العمل مع عملائنا، فإننا نستمر دائمًا في "الجودة هي حياة المؤسسة. نحن نستخدم الحالات المؤكدة الأولى، وفحص الإنتاج والتعبئة والتغليف المجموعة بأكملها للتحكم في جودة المنتج بدقة.

س 3: كيفية إجراء الكشف عالي الدقة لملامح السطح المخروطي؟

لا يمكن اكتشاف زاوية واستدارة ومحورية السطح المخروطي باستخدام الفرجار العادي أو الميكرومتر. وبدلاً من ذلك، يجب استخدام أداة قياس ثلاثية الإحداثيات ومقياس الاستدارة وكاشف المخروطية.

Q4: ما هو مسمار السحب لتحديد موقع السطح المخروطي؟

يعد مسمار السحب المخروطي لتحديد موقع السطح مكونًا ميكانيكيًا عالي الدقة يستخدم في التصنيع باستخدام الحاسب الآلي وأنظمة التثبيت وخطوط الإنتاج الآلية. فهو يجمع بين وظائف تحديد الموضع، والتوسيط، والتثبيت باستخدام سطح مدبب (مخروطي) لتحقيق تزاوج دقيق وقابل للتكرار مع مقعد أو ظرف تحديد موقع مطابق.
